압출설비제작

파이프 생산설비

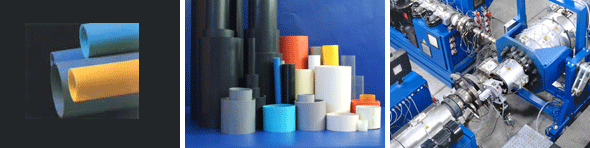

생산제품 : PVC, PE, PP, 특수소재

생산규격

KS규격

압출라인 전체길이

30M ~ 45M

생산제품용도

수도관, 가스관, 하수관, 특수파이프

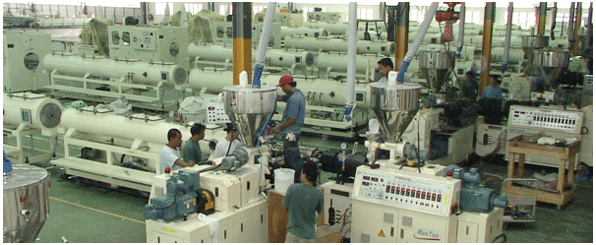

U-PVC 파이프생산용 압출성형라인(말레이시아 설치현장)

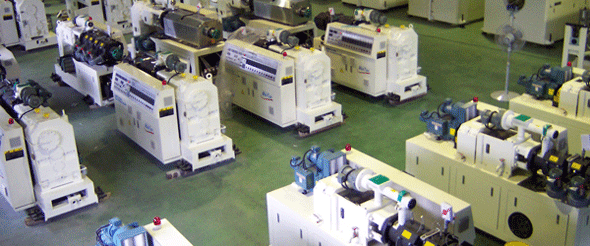

압출기(Conical & Parallel Extruder)

코니칼압출기(MM)

40, 50, 60, 80, 92

패러렐압출기(MM)

65, 85, 90, 92, 108

압출량

120kg/hr ~ 500kg/hr

다이스 제작규격

KS규격

파이프다이스 받침대제작(대형)

단층, 2중관, 3중관 다이스제작

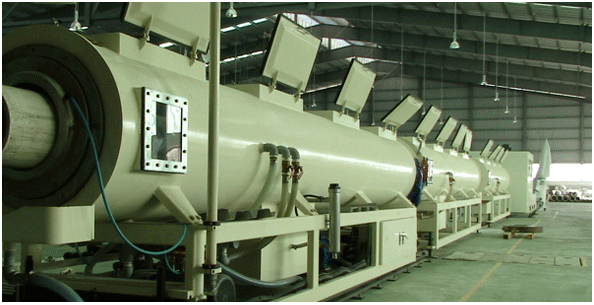

진공냉각조(Vacuum Cooling Bath)

원형관 탱크, 다각형 절곡탱크

스프레이 냉각분사노즐

전후진 스트로크

850MM

상하,좌우,전후 조절이 용이

정밀한 치수제어

최적의 냉각방식

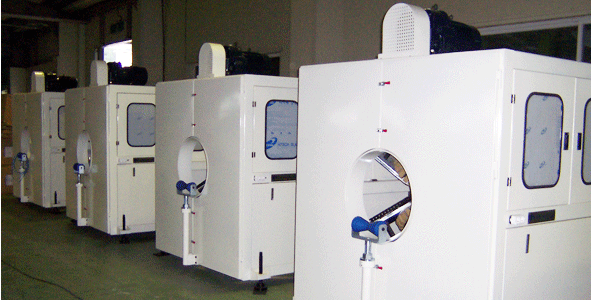

인출기(Haul - off M/C)

균일하고 강력한 인취력

미끄럼없는 확실한 패드클램핑

흔들림 진동없는 안정된 인취작업

캐터필러 구동방식

적정한 인취속도적용

충분한 제품과의 접촉면

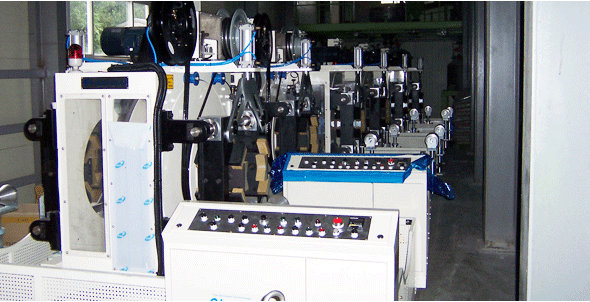

회전절단기(Saw Cutting M/C)

적용파이프규격

KS규격

톱날구동모터

3.7KW

몸체이송스트로크

1000MM

원형톱날 회전절단방식

확실한 전후면 클램핑

강력한 절단칩 흡입장치
