압출설비제작

창호샤시 생산설비

생산제품 : 윈도우 씰 프로파일(window sill profile)

제품치수 (W * H)

700*40, 1000*40

압출라인 전체길이

28M

전체 전기용량

220KW

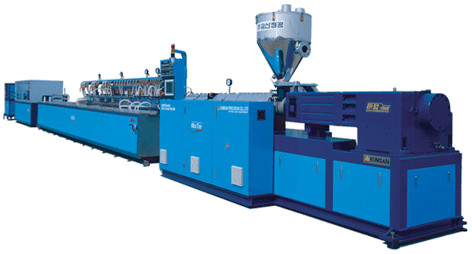

윈도우 씰 프로파일(window sill profile)생산용 108MM패러렐 압출성형라인

품명 : 108MM 패러렐 트윈스크류우 압출기

압출량

MAX 450kg/hr

기어박스 토오크

21,000Nm

외형치수(W*H*L)

1,340*2,360*5,300

품명 : 성형 진공냉각조

테이블치수(W*L)

1,320*5,900

진공펌프

7.5KW*6pcs

외형치수(W*H*L)

2,150*1,530*6,920

품명 : 인출기

인취력

73,000N

캐터필러 상하구동방식

외형치수(W*H*L)

21,000*1,800*3,850

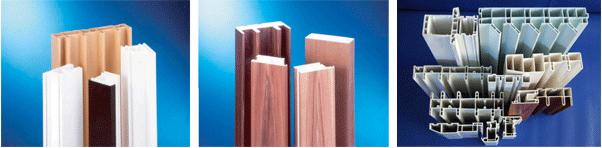

생산제품 : 윈도우 프로파일(window profile)

제품종류

샤시, 프레임, C/C, G/B, 2중압출, 공압출

압출라인 전체길이

25M ~ 28M

전체 전기용량

150KW ~ 170KW

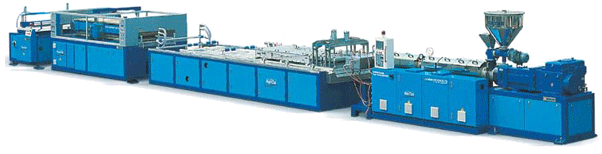

윈도우 프로파일(window profile)생산용 92MM패러렐 압출성형라인

다이스 (Dies) 다이스 (Dies)
캘리브레이터 (Calibrator) 캘리브레이터 (Calibrator)
스프레이배쓰 (Spray bath) 스프레이배쓰 (Spray bath)

품명 : 패러렐 트윈스크류우 압출기(MaxTon)

기종

68MM, 85MM, 90MM, 92MM, 108MM

압출량

120kg/hr ~ 450kg/hr

실린더 길이

지름(L/D) : 20:1 ~28:1

품명 : 성형 진공냉각조(HighCal)

프레임 길이

6M, 9M, 12M

진공펌프

7.5KW 2pcs~4pcs

석션펌프

7.5KW 1pc~3pcs

품명 : 인출기(PowerTak)

패드폭

230MM, 260MM, 300MM

캐터필러 상하구동방식

인취력

MAX 42,000N

품명 : 절단기(CleanCut)

절단폭치수

150MM,250MM,350MM

절단방식

나이프 상하유압작동

미닫이 전후면 상부커버

안전센서부착
